GD800驱动器在金属分条机应用

一、金属分条机的概述

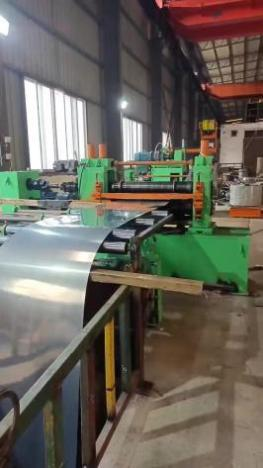

纵剪分条机整套设备主要由上料小车、放卷机、纵剪机、废料收卷机、料头料尾剪切机、张力控制机以及收卷机等设备组成；同时在各机之间还配有摆式中间桥、夹送装置、纠偏装置等，是集机、电、液、气于一体的自动卷材处理设备。

二、工艺流程

第一步：上料放卷，控制放卷机的原料钢卷轴进行放卷。
第二步：输送分切，控制多组传动轴在板材压紧的过程中输送到圆形刀头上，将板材进行剪切分条。

第三步：废料边丝收卷，收卷两边剪掉的多余废料。

第四步：成品收卷，将成品板材压紧整齐收卷好。

三、系统配置

金属分条机采用外部端子+变频器进行系统控制，依照用户的需求生产分条数、不同分条规格、分条速度等参数。系统采用了 4 台变频器，速度控制+开环转矩控制。变频器对应工位配置如下：
（1）上料放卷部分应用了一台加福德电气GD800-4T11GB，设定为速度控制方式；
（2）输送分切部分也采用一台 GD800-4T30GB，设定为速度控制方式；
（3）废料边丝收卷部分采用 GD800-4T3.7GB 变频器一台，设定为开环转矩控制方式；
（4）在成品收卷部分采用一台 GD800-4T55GB，设定为速度控制；

四、参数设置及功能码说明
